圆柱螺旋压缩弹簧在线计算

请您填写

压簧材质：

平均螺旋直径(中径) D：
mm

线材直径(线径) d：
mm

压簧总圈数 Na：
圈

原始长度 L0：
mm

压缩后长度(min) L1：
mm

压缩后长度(max) L2：
mm

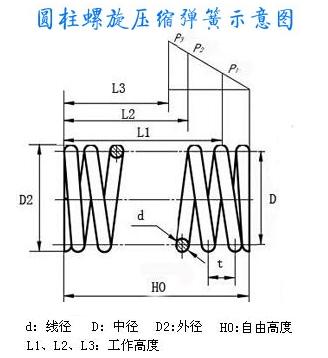

注：请认真填写你所需的弹簧的具体参数,便可以计算出该弹簧对应的数值。您还可以对照下面的弹簧示意图。

查看结果

弹簧材质：

横弹性系数 G：
kg/mm2

最大应力 Smax：
Pa

弹簧外径 D2：
mm

弹簧内径 D1：
mm

弹簧指数(旋绕比) C：

节距 t=
mm

弹簧最小长度 =
mm

弹簧系数 K=
g/mm

作用力量(min) P1=
g

作用力量(max) P2=
g

作用力量(min) P1=
N

作用力量(max) P2=
N

应力(min) S1=
Kg/mm2

应力(max) S2=
Kg/mm2

弹簧重量 M=
g

*以上结果仅供参考

压缩弹簧计算公式：其中包含了很多弹簧弹力公式、弹簧计算公式、弹簧刚度计算公式、弹簧长度计算公式在里面，可以轻松实现弹簧弹力计算、弹簧设计计算、弹簧刚度计算等。希望这款压力弹簧计算软件(压簧计算软件)能够帮助您在弹簧设计中起到一点点辅助作用！

弹簧收尾设计

考虑到压缩弹簧，几种不同的收尾设计。区别于收尾线圈数，线圈的加工以及支撑面的设计。
收尾线圈为弹簧的末端线圈，与工作线圈同轴，在弹簧工作变形时角度和间距不会变化。收尾线圈常常为弹簧的支撑面，对于压缩弹簧，通常为两端收尾。
磨平线圈为线圈的末端被加工为与轴线垂直的平面。通常加工边缘线圈一半的3/4一直到开放收尾。磨平的线圈通常使用于线径 d > 1 mm的弹簧.

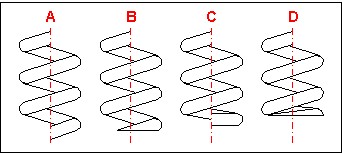

最常用的弹簧收尾设计

端部不并紧不磨平: 端部线圈未折弯靠紧，端面未磨平
端部不并紧磨平: 端部线圈未折弯靠紧，端面磨平与轴向垂直
端部并紧不磨平: 端部线圈折弯靠紧，端面未磨平
端部并紧磨平: 端部线圈折弯靠紧，端面磨平

	冷成型	热成型
弹簧直径比 c	4 - 16	3 - 12
外径 De	max. 350 mm	max. 460 mm
有效圈数	min. 2	min. 3
比率 b/h	1:5 - 5:1
自由高度 L0	max. 1000 mm
长细比 L0/D	1 - 10
节距 p	(0.3 - 0.6) D; min. 1.5 d
