圆柱螺旋拉伸弹簧在线计算

请您填写

拉簧材质：

拉簧种类：

弹簧拉钩长度 L：
mm

平均螺旋直径(中径) D：
mm

线材直径(线径) d：
mm

拉簧总圈数 Na：
圈

拉伸后长度(min) L1：
mm

拉伸后长度(max) L2：
mm

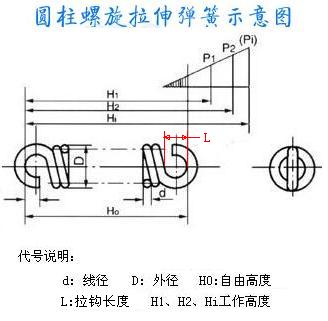

注：请认真填写你所需的弹簧的具体参数,便可以计算出该弹簧对应的数值。您还可以对照下面的弹簧示意图。

查看结果

弹簧材质：

弹簧种类：

横弹性系数 G：
Kg/mm2

最大应力 Smax：
Pa

初应力 T：
Pa

修正系数 k：

弹簧指数 C：

弹簧系数 K=
g/mm

原始自由长度 L0=
mm

初张力 P0=
g

作用力量(min) P1=
g

作用力量(max) P2=
g

作用力量(min) P1=
N

作用力量(max) P2=
N

应力(min) S1=
Kg/mm2

应力(max) S2=
Kg/mm2

安全率 SF=
%

*以上结果仅供参考

拉簧设计软件：其中包含了很多弹簧弹力公式、弹簧计算公式、弹簧刚度计算公式、弹簧长度计算公式在里面，可以轻松实现弹簧弹力计算、拉簧拉力的计算、弹簧刚度计算、弹簧重量计算。希望这款拉力弹簧计算软件(拉簧计算软件)能够帮助您在弹簧设计中起到一点点辅助作用！

弹簧收尾设计

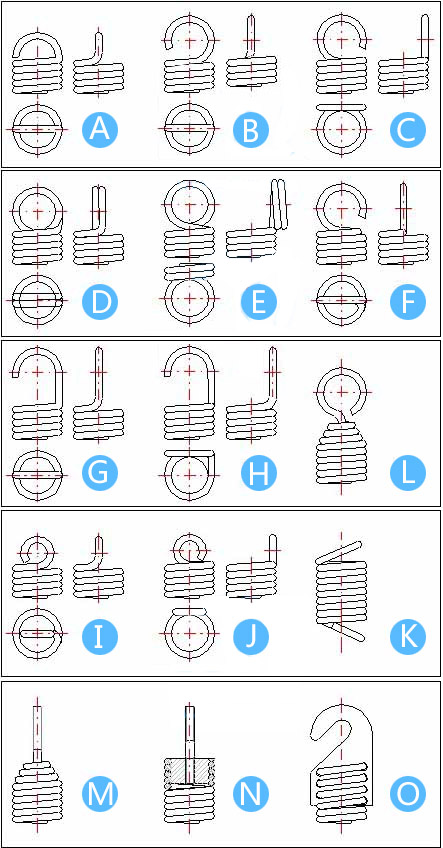

拉伸弹簧用于许多不同设计。最常用的收尾设计可以在下图中找到。弹簧的收尾设计依据弹簧的固定方式，尺寸以及负载总量。

A =半圈
B = 整圈
C = 侧面整圈

D =双扭曲整圈
E = 侧面双扭曲整圈
F = 内部整圈

G =. 提高的挂勾
H = 侧面提高的挂勾
L = 锥形旋转小圈收尾

I = 小圈
J = 侧面小圈
K = 倾斜的整圈

M = 锥形旋转螺栓收尾
N = 螺丝状收尾
O = 螺丝状束缚收尾

拉伸弹簧通常使用几种不同高度和特性的挂钩来固定（A..J）。从技术角度讲，固定挂钩是最好的解决方案，但是，这也带来弹簧负载的一些确定问题。弹簧负载带给挂钩集中的负载应力，该负载应力可能明显地高于弹簧线圈所计算的应力。针对在挂钩中产生的弯曲应力，小圈（类别 I, J）或双圈（类别 D, E）是最佳方案。针对由线变成线圈所产生的集中的扭转应力，侧边整圈（类别 C,E,I）是最佳方案。对于挂钩的独立设计，以下挂钩高度值指定如下：

设计	A	B, C	D, E	F	G, H	I, J	K
挂钩高度	{0.55..0.8} Di	{0.8..1.1} Di	~ Di	{1.05..1.2} Di	> 1.2 Di	< 0.6 Di	{0.35..0.9} Di

热成型弹簧，方形线圈弹簧以及循环负载弹簧通常无弹簧卡钩使用(M..O. design)。无固定挂钩弹簧使用边缘线圈固定，弹簧功能变形中线圈间距不会变化。

弹簧指数 c	4 - 16
外径 De	max. 350 mm
工作线圈数 n	min. 3
比率 b/h	1:5 - 5:1
自由长度 L0	max. 1500 mm
长细比 L0/D	1 - 15
间距 p	(0.2 - 0.4) D - 无预压弹簧
